A segurança elétrica em sistemas solares náuticos começa antes de ligar os equipamentos. Ela depende de um projeto no qual cada cabo, proteção, conexão, controlador e bateria tenha função definida, seja compatível com os demais componentes e possa ser inspecionado sem improvisos.
Em um barco, não basta o sistema gerar energia. Ele precisa suportar movimento, vibração, umidade, maresia, variações de temperatura e períodos em que equipamentos importantes dependem do banco de baterias.
Este artigo explica como avaliar a organização elétrica de um sistema solar náutico. Ele não apresenta valores universais de bitola, fusível ou configuração, porque essas decisões dependem da corrente, tensão, comprimento dos cabos, equipamentos instalados, química das baterias e orientações de cada fabricante.
Atenção: baterias e painéis podem fornecer corrente suficiente para causar aquecimento intenso, arco elétrico, derretimento de isolação e incêndio, mesmo em sistemas de baixa tensão.
Instalação, alteração de cabos, dimensionamento de proteções, configuração de baterias e diagnóstico de falhas devem ser realizados por profissional qualificado quando não houver conhecimento técnico comprovado.
O mapa elétrico que todo sistema solar do barco precisa ter

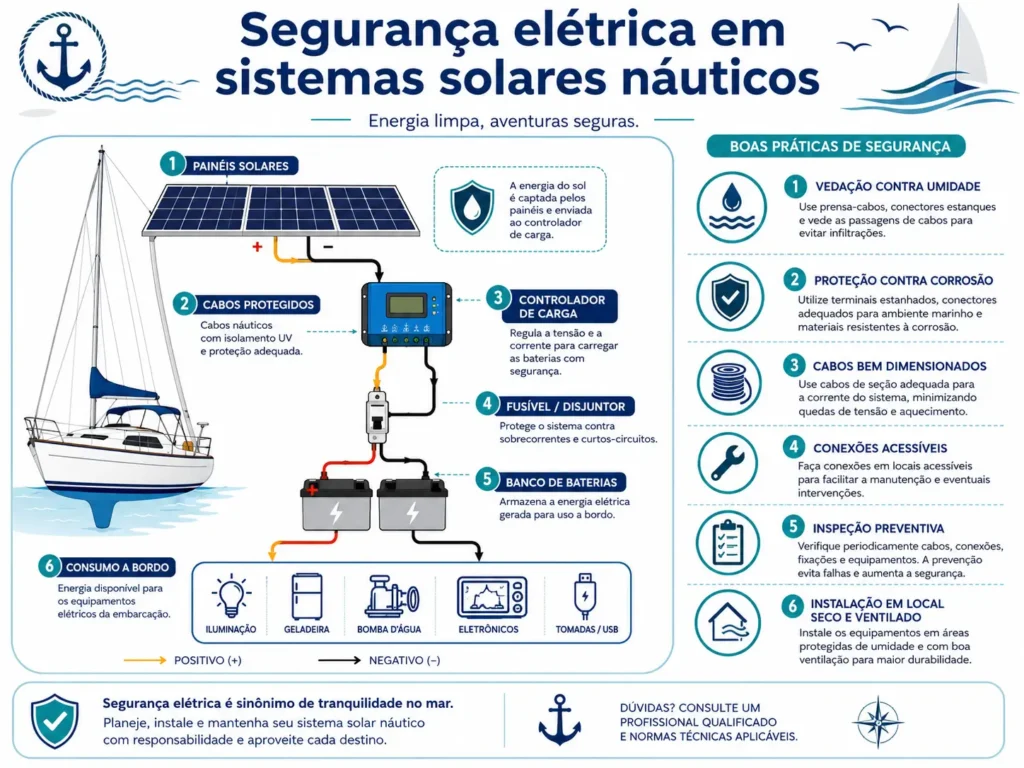

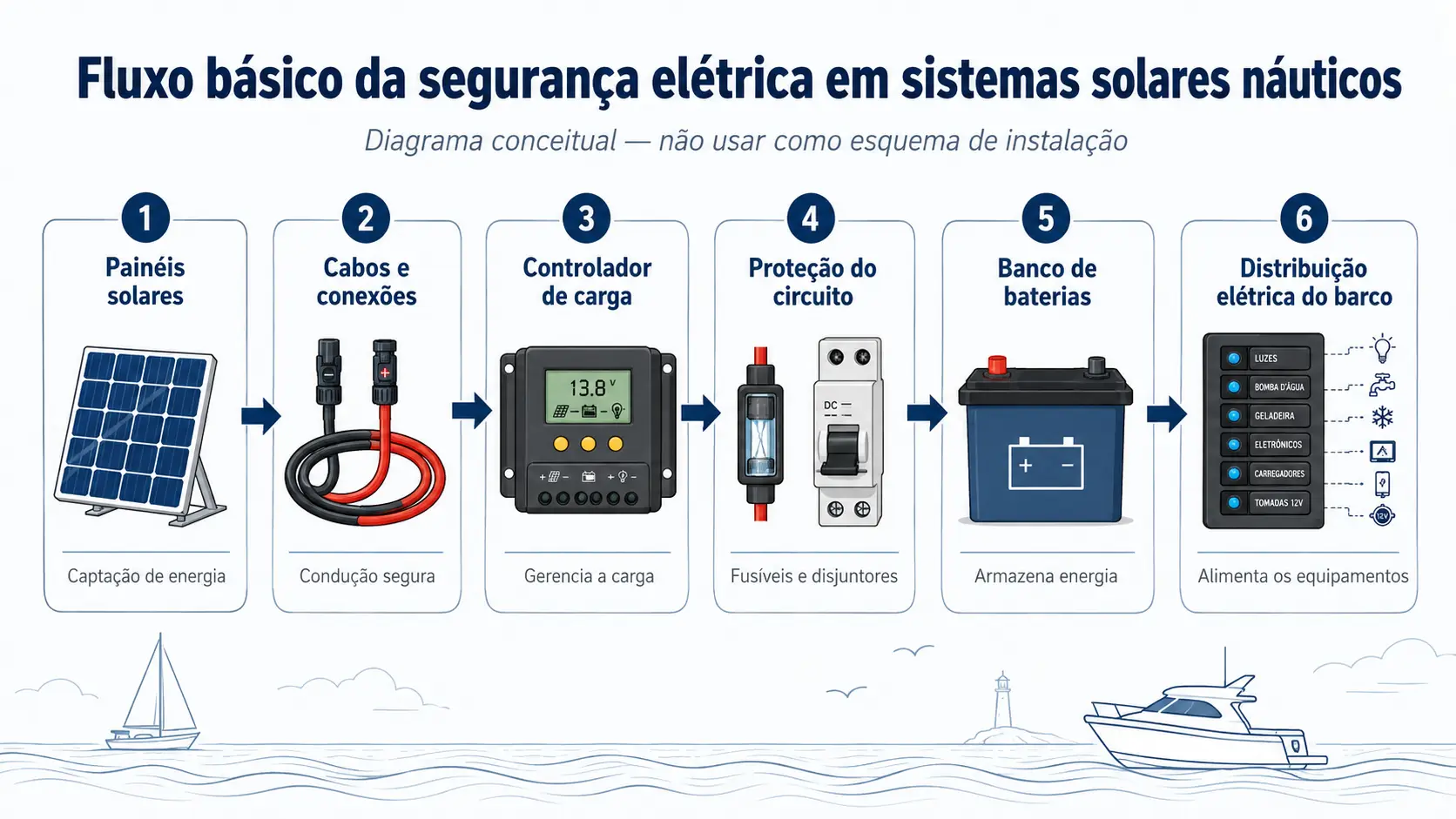

Antes de discutir componentes, é necessário entender o caminho percorrido pela energia. Em uma instalação simplificada, o fluxo costuma seguir esta lógica:
Cada trecho precisa ser analisado separadamente. Um cabo adequado entre os painéis e o controlador não significa que o trecho entre o controlador e a bateria também esteja correto. As correntes, distâncias, proteções e condições de instalação podem ser diferentes.
Um bom projeto deve permitir responder:
- qual é a origem de cada circuito;
- qual equipamento está sendo alimentado;
- qual cabo foi usado e por qual motivo;
- qual dispositivo protege esse cabo;
- onde o circuito pode ser desligado;
- como identificar rapidamente seus terminais;
- como acessar conexões e proteções para inspeção;
- qual documentação e manual orientam a instalação.
O fusível protege principalmente o cabo
Uma das ideias mais importantes da segurança elétrica é compreender que fusíveis e disjuntores não são escolhidos apenas de acordo com o equipamento conectado. Sua função principal é interromper uma corrente capaz de aquecer o condutor e danificar sua isolação.
Quando a corrente ultrapassa aquilo que o cabo e a proteção foram projetados para suportar, pode ocorrer aquecimento, derretimento do revestimento e contato com materiais próximos.
Por isso, a capacidade da proteção precisa considerar:
- a corrente normal do circuito;
- a capacidade admissível do cabo;
- as características de partida ou pico do equipamento;
- a tensão do circuito;
- a capacidade de interrupção do dispositivo;
- a temperatura e o local de instalação;
- as instruções do fabricante.
Não faça isso: se um fusível queima ou um disjuntor dispara repetidamente, não aumente sua capacidade apenas para manter o circuito ligado.
A interrupção recorrente pode indicar sobrecarga, curto-circuito, cabo inadequado, conexão defeituosa ou falha no equipamento. A causa precisa ser identificada.
Onde começa a proteção de um circuito
Um condutor pode ser danificado em qualquer ponto do percurso. Por isso, a proteção precisa ser posicionada de modo que a maior parte possível do cabo fique protegida desde sua origem de energia.
Em circuitos ligados a baterias, esse cuidado é especialmente importante porque o banco pode fornecer corrente elevada durante uma falha. Um cabo sem proteção adequada próximo à fonte permanece vulnerável caso sua isolação seja cortada, esmagada ou entre em contato com outro condutor.
A posição exata, o tipo de fusível ou disjuntor e as exceções permitidas dependem do projeto, do equipamento e dos padrões técnicos aplicáveis. Não use como referência apenas a aparência de outra instalação.
Cabos não são escolhidos apenas pela potência dos painéis
A bitola do cabo não deve ser definida apenas pela potência nominal do painel ou por uma tabela genérica encontrada na internet.
O dimensionamento precisa considerar pelo menos:
- corrente máxima prevista no trecho;
- tensão nominal do circuito;
- distância total percorrida pela corrente;
- queda de tensão aceitável;
- temperatura do ambiente;
- agrupamento com outros cabos;
- tipo e temperatura da isolação;
- passagem por compartimentos quentes;
- exposição a umidade, vibração e movimento;
- capacidade do dispositivo de proteção.
Um cabo pode suportar determinada corrente sem queimar e, ainda assim, provocar uma queda de tensão prejudicial ao funcionamento do equipamento. Por isso, capacidade de corrente e queda de tensão são verificações diferentes.
O comprimento considerado é o percurso elétrico
Um erro frequente é medir apenas a distância física entre dois equipamentos. Para analisar a queda de tensão, deve-se considerar o percurso completo realizado pela corrente no circuito.
Quanto maior a distância e a corrente, maior tende a ser a importância da resistência do condutor. Esse efeito pode reduzir a tensão disponível, aumentar perdas e alterar o comportamento do controlador ou das cargas.
Cabos precisam resistir ao ambiente do barco
Além da bitola, o cabo deve ser adequado ao ambiente e à forma de instalação. Ele precisa ser protegido contra:
- atrito em bordas e ferragens;
- esmagamento;
- dobras excessivas;
- movimento e vibração;
- calor;
- água e condensação;
- contato com produtos incompatíveis;
- tração sobre terminais e conectores.
Passagens por painéis, divisórias e convés devem evitar que a própria estrutura desgaste a isolação. Os cabos também devem permanecer fixados sem ficarem tensionados.
Conectores e terminais são parte do circuito
Uma conexão elétrica não deve ser tratada como um detalhe. Um terminal mal instalado, frouxo ou incompatível pode aumentar a resistência elétrica naquele ponto e produzir aquecimento localizado.
Em sistemas solares náuticos, conexões precisam ser:
- compatíveis com o cabo e com o equipamento;
- instaladas com ferramentas adequadas;
- protegidas contra contato acidental;
- aliviadas contra esforço mecânico;
- posicionadas longe de infiltrações;
- acessíveis para inspeção;
- identificadas para evitar inversão de polaridade.
Torcer fios, improvisar emendas ou depender apenas de fita isolante não transforma uma ligação em uma conexão apropriada para o ambiente náutico.
Para tratar especificamente de maresia e oxidação, consulte o artigo sobre como proteger painéis e conexões contra corrosão em barcos.
O controlador de carga precisa de instalação segura
O controlador ocupa uma posição central entre os painéis e o banco de baterias. Além de ser compatível com a tensão e a corrente do sistema, ele precisa ser instalado conforme as orientações do fabricante.
Dependendo do modelo, o manual pode exigir:
- posição específica de montagem;
- superfície não inflamável;
- espaço mínimo para ventilação;
- proteção contra contato com terminais;
- distância máxima da bateria;
- faixa de temperatura;
- fusível específico no circuito da bateria;
- sequência correta de conexão e desconexão;
- configuração compatível com a bateria.
Não escolha o local apenas porque há espaço disponível. Um compartimento fechado, úmido ou muito quente pode comprometer refrigeração, inspeção e vida útil.
Para compreender as diferenças entre as tecnologias, veja o comparativo entre controladores MPPT e PWM para barcos.
A bateria altera as exigências do projeto
O banco de baterias não é apenas um reservatório de energia. Ele é também uma fonte capaz de entregar corrente elevada durante uma falha.
O projeto precisa considerar:
- tensão do banco;
- capacidade e química das baterias;
- correntes de carga e descarga permitidas;
- cabos e conexões entre baterias;
- proteção dos circuitos conectados;
- ventilação, quando exigida pela tecnologia;
- fixação física;
- temperatura de operação;
- sistema de gerenciamento, quando aplicável;
- parâmetros do controlador e demais carregadores.
Uma configuração adequada para bateria de chumbo-ácido não deve ser aplicada automaticamente a uma bateria AGM ou de lítio. Alterar parâmetros sem verificar o manual pode provocar carga inadequada, redução de vida útil ou atuação dos sistemas de proteção.
Veja as diferenças no guia sobre baterias AGM, chumbo-ácido e lítio para sistemas solares de veleiros.
Seccionamento: como isolar uma parte do sistema
Um sistema organizado precisa permitir que os circuitos sejam isolados para inspeção, manutenção ou emergência, conforme o projeto e as instruções dos equipamentos.
Antes de instalar ou usar uma chave, disjuntor ou seccionador, é necessário verificar:
- se o dispositivo é adequado para corrente contínua;
- se suporta a tensão e a corrente do circuito;
- se pode ser usado como dispositivo de proteção ou apenas de manobra;
- quais condutores precisam ser interrompidos;
- qual sequência deve ser seguida;
- se o controlador exige que a bateria seja conectada antes dos painéis;
- como evitar que uma parte permaneça energizada durante o serviço.
Não presuma que desligar um único interruptor elimina toda a energia. Painéis iluminados continuam produzindo tensão, enquanto as baterias permanecem como fonte em outro lado do circuito.
Identificação e documentação reduzem erros
Um sistema pode funcionar bem e ainda ser difícil de manter. Quando os cabos não estão identificados e não existe diagrama atualizado, uma alteração futura pode introduzir inversão de polaridade, proteção inadequada ou conexão no ponto errado.
Uma documentação útil deve registrar:
- painéis instalados e suas características;
- modelo e configuração do controlador;
- tipo e tensão do banco de baterias;
- trajeto dos principais cabos;
- bitolas utilizadas;
- fusíveis, disjuntores e suas posições;
- chaves de isolamento;
- ligações de aterramento e equipotencialização;
- data das alterações realizadas;
- manuais e responsáveis pelo serviço.
Teste de organização: uma pessoa qualificada que não participou da instalação conseguiria compreender o circuito sem precisar adivinhar a função dos cabos?
Se a resposta for não, identificação e documentação precisam ser melhoradas.
Erros que deixam o sistema vulnerável
Os problemas abaixo não significam automaticamente que haverá uma falha, mas são sinais de que o projeto precisa ser revisto:
- cabo escolhido apenas pela potência nominal dos painéis;
- fusível aumentado após queimas repetidas;
- circuito ligado diretamente à bateria sem proteção adequada;
- vários equipamentos adicionados ao mesmo circuito sem recalcular a carga;
- conectores expostos a água;
- cabos sem fixação ou apoiados em bordas;
- terminais acessíveis ao toque ou a objetos metálicos;
- controlador instalado em compartimento sem ventilação;
- parâmetros de bateria copiados de outro sistema;
- cabos sem identificação;
- ausência de diagrama atualizado;
- aterramento ou ligação equipotencial alterados por tentativa e erro.
Veja também a análise de erros comuns na instalação de energia solar em barcos.
O que o proprietário pode observar sem intervir
Mesmo sem abrir equipamentos ou alterar conexões, é possível observar se o sistema apresenta mudanças:
- cabos fora de posição;
- plástico escurecido ou deformado;
- proteção que desarma repetidamente;
- erro persistente no controlador;
- queda incomum de tensão;
- calor ou odor diferente do habitual;
- bateria deformada;
- umidade próxima aos componentes;
- conexões visivelmente deterioradas.
Para uma inspeção organizada antes da saída, use o checklist de segurança da energia solar no barco.
Quando chamar um profissional
Procure avaliação qualificada quando for necessário:
- dimensionar ou substituir cabos;
- definir fusíveis ou disjuntores;
- alterar a quantidade ou ligação dos painéis;
- trocar a química ou a tensão do banco de baterias;
- instalar inversor ou carga de maior potência;
- modificar aterramento ou equipotencialização;
- investigar aquecimento ou cheiro de queimado;
- corrigir disparos repetidos;
- diagnosticar falha intermitente;
- reconstruir uma instalação sem documentação.
O profissional deve avaliar o sistema completo, e não apenas substituir o componente que apresentou o sintoma.
Perguntas frequentes
Um sistema de 12 volts é incapaz de causar incêndio?
Não. A tensão é apenas uma das características do circuito. Baterias podem fornecer corrente elevada durante um curto-circuito, provocando aquecimento de cabos, arco elétrico e derretimento da isolação.
O fusível deve ser escolhido pela potência do equipamento?
A carga faz parte do cálculo, mas a proteção também precisa ser compatível com a capacidade do cabo, a tensão, as correntes transitórias, o local de instalação e as especificações do fabricante. A função principal é impedir que o condutor seja submetido a uma sobrecorrente perigosa.
Fusível e disjuntor podem ser usados da mesma forma?
Ambos podem interromper sobrecorrentes, mas não são automaticamente equivalentes. É necessário verificar tensão, corrente, capacidade de interrupção, curva de atuação, ambiente de instalação e se o dispositivo pode ser usado para manobra.
Posso usar a mesma bitola em todo o sistema?
Não necessariamente. Cada trecho pode ter corrente, distância, temperatura e queda de tensão diferentes. O trecho entre os painéis e o controlador pode exigir uma avaliação diferente do trecho entre o controlador e a bateria.
O controlador deve ficar próximo à bateria?
O local e a distância devem seguir o manual do modelo instalado. O objetivo é respeitar limites de cabo, ventilação, temperatura, proteção dos terminais e demais exigências do fabricante.
Posso copiar o projeto elétrico de outro barco?
Não como solução automática. Barcos semelhantes podem ter painéis, baterias, controladores, distâncias de cabo, cargas e condições de instalação diferentes. Um projeto deve ser verificado para a embarcação específica.
Conclusão
A segurança elétrica em sistemas solares náuticos não depende de um único fusível, de um cabo mais grosso ou de um controlador de boa marca. Ela resulta da compatibilidade entre todos os componentes e da capacidade de interromper, identificar e inspecionar cada circuito.
O projeto precisa considerar corrente, tensão, distância, queda de tensão, ambiente, proteção dos cabos, configuração das baterias e instruções dos fabricantes. Também deve deixar conexões protegidas, equipamentos ventilados e circuitos claramente documentados.
Quando há improvisos, fusíveis que queimam repetidamente, cabos aquecendo ou configurações sem documentação, não basta corrigir o sintoma. O sistema precisa ser avaliado como um conjunto.
Referências técnicas consultadas
- Blue Sea Systems — fundamentos de proteção de circuitos em embarcações
- Victron Energy — instalação e segurança de controlador solar MPPT
- ABYC — padrões técnicos atuais para sistemas elétricos e baterias em embarcações
Conteúdo informativo. O dimensionamento, a instalação e a alteração de sistemas elétricos devem seguir os manuais dos equipamentos, as normas aplicáveis e a avaliação de profissional qualificado.
