Escolher um controlador MPPT ou PWM para barcos não deveria começar pela pergunta “qual é melhor?”. A decisão correta depende de como os painéis, o controlador e o banco de baterias trabalham juntos.
Os dois tipos podem regular o carregamento das baterias, mas fazem isso de maneiras diferentes. O PWM é uma solução mais simples e trabalha com o painel próximo da tensão da bateria. O MPPT procura o ponto de máxima potência do arranjo solar e faz a conversão necessária para entregar essa energia ao sistema de carregamento.
Na prática, isso significa que MPPT não é automaticamente necessário em todo barco e PWM não é automaticamente uma escolha ruim. É preciso olhar para tensão dos painéis, tensão do banco de baterias, potência instalada, limites elétricos do controlador e condições reais de geração.
- O que faz o controlador solar no barco
- Qual é a diferença entre PWM e MPPT
- Quando um controlador PWM pode fazer sentido
- Quando um controlador MPPT pode fazer sentido
- Comparação entre MPPT e PWM
- E quando há sombra nos painéis?
- O que verificar antes de comprar
- Erros na escolha do controlador
- Perguntas frequentes
O que faz o controlador solar no barco
O controlador de carga fica entre o arranjo fotovoltaico e o banco de baterias. Sua função é gerenciar o carregamento conforme as características elétricas do sistema e os parâmetros configurados para a bateria.
Isso é importante porque a tensão e a corrente produzidas pelos painéis variam conforme as condições de operação. O controlador precisa receber essa energia dentro de seus limites e trabalhar com um perfil de carga adequado à bateria instalada.
Muitos controladores também fornecem informações de operação, como tensão da bateria, corrente de carga, potência fotovoltaica e histórico de produção. Esses dados podem ser úteis para acompanhar o comportamento do sistema depois da instalação.
Controlador MPPT ou PWM para barcos: qual é a diferença?
A diferença fundamental está em como o controlador utiliza a energia disponível nos painéis.
Como trabalha o PWM
Em uma configuração PWM, o painel opera eletricamente próximo da tensão do banco de baterias durante o carregamento. Por isso, a combinação entre o painel e a tensão do sistema precisa ser adequada para esse tipo de arquitetura.
Isso pode funcionar perfeitamente em projetos simples e bem compatibilizados. O fato de o PWM utilizar uma tecnologia mais simples não significa que ele seja inadequado por definição.
Como trabalha o MPPT
MPPT significa Maximum Power Point Tracking, ou rastreamento do ponto de máxima potência.
O controlador procura um ponto de operação no qual o arranjo fotovoltaico pode fornecer maior potência disponível naquele momento e realiza a conversão necessária para carregar a bateria.
Isso permite, entre outras possibilidades, trabalhar com uma tensão fotovoltaica superior à tensão nominal do banco de baterias, desde que todos os limites de entrada do controlador sejam respeitados.
Uma explicação técnica mais aprofundada pode ser encontrada no documento da Victron Energy sobre a escolha entre PWM e MPPT.
Quando um controlador PWM pode fazer sentido
Um PWM pode ser uma escolha coerente quando o sistema foi projetado para essa arquitetura e a tensão do módulo fotovoltaico é compatível com a tensão de carregamento da bateria.
Isso é mais comum em sistemas simples, com poucos componentes e nos quais não existe necessidade de trabalhar com uma tensão fotovoltaica significativamente superior à tensão do banco.
- painel e banco de baterias foram escolhidos para trabalhar adequadamente com PWM;
- o sistema é simples e não exige grande flexibilidade de configuração;
- o custo do controlador é um fator relevante;
- os limites elétricos do equipamento atendem ao projeto;
- não há necessidade de usar uma tensão fotovoltaica muito acima da tensão da bateria.
Perceba que não usamos “barco pequeno” como critério decisivo. Um veleiro pequeno pode ter uma configuração que favoreça MPPT, enquanto outro sistema maior pode ter características diferentes.
Principal vantagem do PWM
Simplicidade e custo normalmente menor quando utilizado em uma configuração adequada.
Principal limitação
Oferece menos flexibilidade para aproveitar diferenças entre a tensão de máxima potência dos painéis e a tensão do banco de baterias.
Quando um controlador MPPT pode fazer sentido
O MPPT ganha importância quando existe benefício em permitir que o arranjo fotovoltaico opere próximo de seu ponto de máxima potência enquanto o controlador converte essa energia para o carregamento das baterias.
Isso pode ser especialmente útil quando existe diferença relevante entre a tensão de operação dos painéis e a tensão do banco ou quando a configuração do arranjo exige maior flexibilidade.
- o arranjo solar trabalha com tensão superior à do banco de baterias;
- o projeto precisa de maior flexibilidade na configuração dos painéis;
- é importante aproveitar melhor a potência disponível no arranjo;
- há expansão planejada, dentro dos limites permitidos pelo controlador;
- a combinação de módulos e bateria favorece esse tipo de conversão.
Isso explica por que o MPPT é comum em sistemas nos quais a energia solar tem papel importante, mas existe uma distinção importante:
Principal vantagem do MPPT
Permitir que os painéis operem em uma condição de potência mais favorável e converter essa energia para o carregamento do banco de baterias.
Principal limitação
Maior custo e necessidade de selecionar corretamente o modelo conforme tensão, corrente, potência e características da bateria.

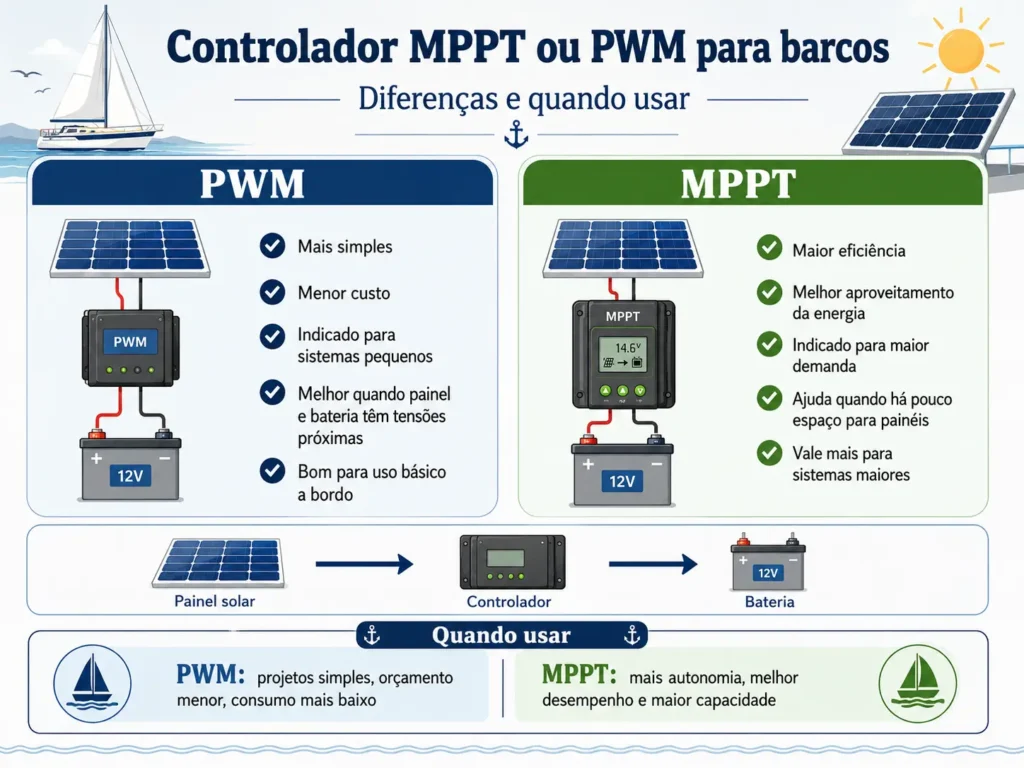

Comparação entre MPPT e PWM
A tabela abaixo ajuda a separar as características principais sem transformar a comparação em uma regra de “melhor” e “pior”.
| Critério | PWM | MPPT |
|---|---|---|
| Funcionamento | Opera o painel próximo da tensão da bateria durante a carga | Rastreia o ponto de máxima potência e realiza conversão |
| Complexidade | Mais simples | Mais sofisticado |
| Custo | Tende a ser menor | Tende a ser maior |
| Tensão dos painéis | Exige maior proximidade e compatibilidade com a tensão da bateria | Permite maior diferença, respeitando os limites do controlador |
| Aproveitamento do ponto de máxima potência | Não faz rastreamento MPPT | Faz rastreamento do ponto de máxima potência |
| Configuração | Pode ser adequada para projetos simples e compatíveis | Oferece maior flexibilidade em diversas configurações |
E quando há sombra nos painéis?
Em veleiros, sombra de mastro, retranca, velas, cabos e antenas é um problema real. Mas é importante não transformar isso em uma promessa exagerada sobre MPPT.
O rastreamento MPPT procura um ponto de operação favorável dentro das condições que o painel consegue oferecer naquele momento. Ele não cria energia que deixou de ser produzida porque parte do painel está sombreada.
Por isso, a primeira estratégia continua sendo reduzir o sombreamento quando possível e planejar corretamente a disposição dos painéis.
Se você ainda está escolhendo onde os módulos ficarão, veja Melhores Locais para Instalar Painéis Solares em Veleiros.
O que verificar antes de comprar o controlador
Depois de decidir entre controlador MPPT ou PWM para barcos, ainda falta escolher o equipamento correto. Dois controladores MPPT, por exemplo, podem aceitar limites completamente diferentes.
- tensão nominal do banco de baterias;
- tipo de bateria e parâmetros de carregamento exigidos;
- potência total dos painéis;
- tensão de circuito aberto dos módulos (Voc);
- tensão no ponto de máxima potência (Vmp);
- corrente do arranjo fotovoltaico;
- limite máximo de tensão fotovoltaica do controlador;
- limites de corrente e potência informados pelo fabricante;
- forma como os painéis serão ligados;
- possibilidade real de expansão futura.
Se você ainda não sabe quantos módulos pretende instalar, primeiro veja Quantos Painéis Solares um Veleiro Precisa?.
E se a dúvida está no banco de armazenamento, consulte Baterias para Energia Solar em Veleiros: AGM, Chumbo ou Lítio?.
Erros na escolha de controlador MPPT ou PWM para barcos
O primeiro erro é escolher apenas pela tecnologia. Um controlador MPPT inadequado ao arranjo continua sendo uma escolha inadequada, assim como um PWM incompatível com a configuração dos painéis.
Outro erro é tentar decidir pelo consumo do barco sem olhar para o sistema fotovoltaico. Consumo é essencial para dimensionar a geração necessária, mas não substitui a análise de tensão, corrente e compatibilidade do controlador.
- comprar apenas pelo menor preço;
- presumir que todo MPPT é compatível com qualquer painel;
- assumir que MPPT sempre gera uma porcentagem fixa a mais;
- escolher PWM sem verificar a relação entre painel e bateria;
- ignorar a tensão de circuito aberto do arranjo;
- não verificar o perfil de carregamento da bateria;
- dimensionar uma futura expansão sem conferir os limites do modelo;
- acreditar que o controlador compensa uma instalação com sombra excessiva.
Perguntas frequentes
Controlador MPPT é sempre melhor que PWM?
Não em todos os projetos. O MPPT possui recursos de conversão e rastreamento que podem oferecer vantagens importantes, mas um sistema PWM corretamente projetado pode atender determinadas configurações de maneira adequada.
MPPT gera sempre 30% mais energia?
Não. O ganho depende das características do painel, tensão da bateria, temperatura, irradiância e demais condições do sistema. Não é correto tratar uma porcentagem de ganho como universal.
PWM serve para energia solar em barco?
Sim, desde que o painel, a bateria e o controlador formem uma configuração eletricamente compatível e adequada ao objetivo do sistema.
Ter geladeira significa que preciso de MPPT?
Não. A geladeira aumenta o consumo energético, o que influencia o dimensionamento da geração e das baterias. A decisão entre MPPT e PWM depende também — e principalmente — das características elétricas do sistema solar.
MPPT resolve problema de sombra?
Não elimina a perda provocada pela sombra. O controlador trabalha com a energia que o arranjo consegue produzir. Reduzir sombras sobre os painéis continua sendo importante.
Posso ligar painéis de tensão maior em uma bateria de 12 V usando MPPT?
Alguns sistemas MPPT permitem que a tensão do arranjo fotovoltaico seja superior à tensão nominal da bateria, mas isso só pode ser feito dentro dos limites específicos do controlador. A tensão máxima de entrada e as demais especificações do equipamento precisam ser respeitadas.
O controlador precisa ser compatível com bateria de lítio?
Sim. O controlador precisa oferecer parâmetros de carregamento adequados à bateria utilizada e às orientações do fabricante do banco. Não presuma compatibilidade apenas porque o equipamento possui uma opção identificada como “lítio”.
Um controlador maior aumenta a geração solar?
Não por si só. Um controlador com capacidade maior pode acomodar determinadas configurações ou expansões, mas não aumenta automaticamente a energia disponível nos painéis.
Escolha o controlador pelo sistema completo
A melhor maneira de escolher um controlador MPPT ou PWM para barcos é abandonar a ideia de que existe uma tecnologia certa para qualquer situação.
PWM pode atender projetos simples e eletricamente compatíveis. MPPT oferece rastreamento do ponto de máxima potência e maior flexibilidade para determinadas configurações entre painéis e banco de baterias.
Antes da compra, reúna as informações do arranjo fotovoltaico, do banco de baterias e do próprio controlador. É essa compatibilidade — e não apenas o preço, o tamanho do barco ou a quantidade de equipamentos a bordo — que deve orientar a decisão.
